Was ist CAD?
Diese Abkürzung (Computer Aided Design) aus den ersten Buchstaben des englischen zusammen. Türkisch Computer Aided Design `ist sehr Sorten auf dem Markt. CAD wird in das Gesamtprojekt und technische Zeichnung verwendet. Es hat eine große Bedeutung für das technische Personal. (AutoCAD, Catia, Solidworks, Erfinder, etc ..)
Was ist CAM?
Diese Abkürzung (Computer Aided Manufacturing) aus den ersten Buchstaben des englischen zusammen. Türkisch Computerherstellung `t Aided. Bisher ist es nicht sehr häufig CAM-Programme haben eine große Bedeutung heute gewonnen. CAM-Programme basieren auf Parametern Sie die notwendige Programm geben, die für eine Mischform oder schwierig NC-Code erzeugt mit der Hand zu schreiben, anstatt manuell auf CNC-Maschinen Verarbeitung ist nicht möglich, Stücke zu schreiben. Zuvor und nicht nur heute geschriebene Programme arbeiten auf den gleichen Daten auf CAM und CAD und CAM-Module für das Unternehmen zu erleichtern, um Bedürfnisse zu reagieren in der gleichen Verpackung kommen sollte.
Sanayi` der größten CAD / CAM-Software Catia, aber sie haben unigraphics `t den größten Anhänger zu teilen. Solidworks und AutoCAD ist die am häufigsten verwendeten CAD-Programme. SolidCAM für Solidworks und CAMWorks CAM-Programme, neue Programme für neu veröffentlichten AutoCAD AutoCam zur Verfügung.
Was ist CNC?
CNC (Computerized Numerical Control): Computerized Numerical Control (CNC Computer Numerical Control), wird von einem Computer numerischen Befehl mit der Maschine gesteuert.
CNC-Werkzeugmaschinen, eine computerisierte Steuereinheit im Gegensatz zu bulunur.böyle von NC-Werkzeugmaschinen NC-Programme, und einige technische Informationen über den Schneid Offset kann im Speicher dauerhaft Bank gespeichert werden. Darüber hinaus werden die Interventionsprogramm in jeder Phase der Produktion und Programm die gewünschten Änderungen vorgenommen.
Das Programm auf dem Computer, Briefe und verwendet, um die Bewegungen der Werkbank Befehle von Zahlen steuern. (G und M Buchstaben)
Zum Beispiel Programm G00-Code, der Spanabfuhr-Team, um die Koordinaten des angegebenen Punkt als kullanılır.ayn M03, das Team an der Welle befestigt zu lassen, beginnt im Uhrzeigersinn zu bewegen und mit einer bestimmten Geschwindigkeit zu drehen. Der M05-Code ermöglicht dem Team, um die Welle zu stoppen angeschlossen ist.
Alle CNC-Maschinen in der Industrie verwendet, G (Englisch okunuşu- ciy) und M (in englisch ausgesprochen - em) Code für diese spezielle Codes bezeichnet als ISO (International Standards Organization) wurde standardisiert durch.
Die erste CNC-Fräsmaschinen NC-Technik ist weit verbreitet in fast allen Bereichen unserer Kunden sind nur einige der Anwendungen sind wie folgt: Drehen, Fräsen, Bohren, Schleifen, Brennschneiden, Biegen, Formen, dreidimensionale Messung, Elektroerosion und Roboteranwendungen.
4 Temmuz 2016 Pazartesi
Was für CAD, CAM Was es ist, Was ist CNC
Was ist der Unterschied von den CNC-Maschinen CNC-Maschinen?
Für CNC-Werkzeugmaschinen, Werkzeugmaschinen, im Gegensatz zu Nc eine computerisierte Steuereinheit. So NC-Programme, einige technische Informationen über die Messer veofset Bank permanent im Speicher abgelegt. Darüber hinaus werden die Interventionsprogramm in jeder Phase der Produktion und Programm die gewünschten Änderungen vorgenommen.
Wie ist die Übertragung von Programmen auf CNC-Maschinen?
die Übertragung des Programms Warzenlochung Papierbänder (Lochstreifen), Magnetbänder (Magnetbänder) und so weiter. Es wird durch Datenträger erreicht.
Was ist CNC?
CNC, Computer Numerical Control wird von den ersten Buchstaben des Wortes zusammengesetzt. Computerized Numerical Control bedeutet. CNC, in einer Studie erfordern mechanische Bearbeitung (Bohren, Kratzen, Malerei, etc.) wird mit Hilfe von Team tezgahlarınınbilgisay gesteuert.
Was ist th?
NC, Numerical Control wird von den ersten Buchstaben des Wortes zusammengesetzt. Bedeutet Numerical Control. Nc die Anzahl von Werkzeugmaschinen usw. letters. Symbole von dem Auftreten und zu helfen, die Befehle codiert nach einer bestimmten Logik auszuführen. Befehle werden in Form von Blockdaten an die entsprechende Maschine installiert.
Was sind die Vorteile von CNC-Maschinen?
1. Speichern von Programmen.
2. Vorkehrungen getroffen werden können.
3- Steigerung der Produktivität.
4- Takt-Funktion.
5 Unterprogramme.
6. Die Größe und Form Vollständigkeit der bearbeiteten Teile ist hoch. Daher ist zahlreiche defekte Teil sehr niedrige und einfache Qualitätskontrolle.
7- Messerkompensation.
8- Die ideale Arbeitsbedingungen.
9. Simulation.
10 CNC-Maschinen in vielen Operationen gleichzeitig (in einem Band) Werkstück zwischen Maschinen können kleine Fluss tun.
Verbinden Sie sich mit 11 anderen Einheiten.
Das Vorhandensein von 12 Fehlern.
automatischen Austausch von 13- Cutter.
Was sind die Nachteile von CNC-Maschinen?
1. Die ersten Investitions- und Betriebskosten sind hoch.
2- Bank von Programmierer und Anwender sollten meine özeleğit sehen.
3- Wartungskosten von elektrischen und elektronischen Geräten und hoch qualifizierte Mitarbeiter sind für solche Transaktionen erforderlich.
4- Die Auswahl der Werkzeugschneiden der Schneidbedingungen, Anordnen des Magazins, die Bestimmung der Maßnahme erfordert viel mehr Aufmerksamkeit zu bestimmen.
5. Vorbereitung der Zeichnung und den Nachweis von Qualitätskontrollen durchgeführt werden gemß den Merkmalen dieser Maschinen.
3 Temmuz 2016 Pazar
LERNEN ACTIVITY-1
LERNEN ACTIVITY-1
CNC-Drehmaschinen Bedienungsanleitung, die Schneide Katalog und die richtige Umgebung CNC
Sie werden in der Lage, die Drehmaschine zu verwenden.
Priorität Forschung vor dieser Tätigkeit zu tun sind:
Überprüfen Sie die Eigenschaften Ihrer CNC-Drehmaschine Schule ¾ aus dem Internet.
CNC-Drehmaschine Handbuch zu Ihrem Lehrer, Ihre ¾ Schule
Bitte beziehen Sie sich gerne.
¾ der ein Geschäft in der CNC-gehen-Drehmaschine CNC Dreher
auf der Theke und auf dem Bedienfeld auf der Bank verwendet
Informationen, die Sie in der Klasse Treffen mit Ihren Freunden teilen.
1. die CNC-Werkzeugmaschinen
USE
1.1. Aufbau der CNC-Webmaschinen
Die Sportbewegung in der konventionellen Drehmaschine eine Kugelumlaufspindel und Servomotor
mit dem System, um die Kontrolle, das Auto mit einem anderen Kugelumlaufspindel und Servomotor-System bewegen
Die Hauptstruktur eines Ergebnisses der Drehmaschine wird erhalten. CNC-Konzept Computer
Numeric Control und Türkisch, das Wort eine verkürzte Version davon ist, "computer numerical
Kontrolle ".

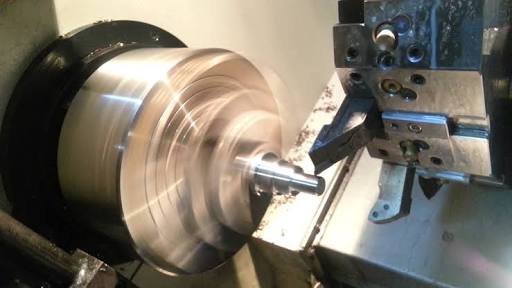

CNC-Drehmaschine: Zylinderteile und die Rückseite des Werkstücks zu handhaben
Entfernen Sie Material aus dem Teil durch den Schneider zu bewegen, Sport und Auto Schrauben und Kugelbewegung
Die durch Servosystem, computergesteuerte Bewegung der Schneid- und Spiegel gesteuert wird
wo sind die Zähler.
LERNEN ACTIVITY-1
HINTERGRUND
UMFRAGE
FANUC Fräszyklen
FANUC Fräszyklen
G89 Boring (zügiges Vorankommen weg) CYCLE
Beschreibung des Zyklus
G89 X ... Y ... Z ... F ... K ... R ... P ...;
X H: Loch Position
Z: Bohrungstiefe
R: Sicherheitspunkt
P: Die Menge an Millisekunden an der Unterseite eines Lochs zu warten
F: Fortschritt
K: Anzahl Wieder
Beispielprogramm

Auf Materialeigenschaften
Breite: 100.000Derinlik: 30,000
Höhe: 40.000
Drill 10,5mm (T04)
Boring 12mm (T05)
CNC-Code
O9989;
G17 G40 G49 G80;
T04;
M3 S800;
M8;
G90 G54;
G43 Z50 H4;
G99;
G81 X20 Y15 Z-30 R5 F50;
G91;
X15 K4;
G90;
G0 Z150;
X300 Y200;
T05;
G43 Z50 H5;
G99;
G89 P2000 X20 Y15 Z-25 R10 F50, G91;
X15 K4;
G90;
G0 Z150 M5
M9 X300 Y200;
M30;
%
FANUC oparator PANEL
FANUC oparator PANEL
RESET: ALARM KLAR UND PROGRAMM NIMMT TOP
CURSOR: Pfeiltasten zu Programm zwischen den LINES MOVING
PAGE: Pfeiltasten PROGRAM LIMA zwischen den Seiten MOVING
SHIFT: ALT SHIFT ON Mit Hilfe von Tastatur
EOB: MARK END OF LINE (;)
CAN: SCHRIFTLICHE ein Zeichen das Programm zu löschen
ALTER: VERWENDET Änderungen im Programm MACHEN
INSRT: throw WERTE FÜR PROGRAMM VERWENDET
Löschen: PROGRAMM UND PROGRAMM innerhalb der Werte
INPUT: SEITE VON OFFSET Werte zum WERFEN
POS: Koordinaten zeigt die Maschine ENTHALTEN
PROGRAMM: ZEITPLAN SEITE UND ZEIGT DIE LISTE
OFFSET: TOOL TEILE ZEIGT den Nullpunkt
OPEN ALARM: ZEIGT die Alarmmeldung
AUX GRAFIK: GRAPHIC TRACK ZEIGT
RÜCKSTELLUNG WZW-SYSTEM UND SETS SIZE
Griff an der wurde auszuspannen PUSH BUTTON MODE SPINDELSPINDELEINHEIT Spindelklemmung KIT ausgestattet.
AUTOMATISCH Werkzeug zu wechseln:
MDI und schreibt die MOD AL TEAM ZAHLEN Sie ändern möchten (EOB);
INSERT KEYS den Start des Zyklus-Taste drücken. THEN M6; Ob INSERT TEAM CHANGE.
Beispiel: T1 M6; INSERT START
NACH SERIE ALLE TEAMS jeder Spur SURFACE BOY MAGAZINE DOKUNDURULARAK zurückgesetzt.
Beispiel: NUMBER 1-Team zurückzustellen. TEAM ON TRACK EINSTELLUNG berührt PRESS OFFSET PRESSE UNTER SEÇENG SCREEN OFFSET AUF DIESER SCREEN NUMBER NUMBER 1 TEAM Z INPUT C. ZU WÄHLEN, KOMMEN
HINWEIS: Dieser Prozess muss für alle teilnehmenden Mannschaften tun.
2 Temmuz 2016 Cumartesi
Bearbeitungszentrum
CNC-Bearbeitungszentrum Training Guide
1. ÖFFNEN DER MASCHINE
· HOME EINSCHALTSPERRE
· In oparator PANEL Drücken Sie die ON-TASTE
· NOT-AUS-Taste, um den CZECH
· GERÄT BEREIT KEY PRESS
· ZrN GEÖFFNET NACH BILD-POSITION AUTO RETURN-Taste PRESS AL. (AXIS ist die BZPKT SEND.)
2. ABSCHLUSS DER MASCHINE
· NOT-AUS Drücken Sie die Taste
· In oparator POWER OFF KEY PANEL PRESS
· HOME ABSCHALTEN
Oparator PANEL TASTEN
EDIT: SCHREIBPROGRAMM UND VORSCHRIFTEN
MEM & AUT: PROGRAMMSTART
MDI: SINGLE LINE Schreibprogramm
GRIFF: HAND Radführung
JOG: manuelles Schneiden FEED
RAPID: SPEED MANUAL UHRWERKE
ZrN: Äxte SENDING BEZUGSPUNKT
SPINDEL-KORREKTUR: SPINDEL SET
VORSCHUBKORREKTUR: CUT RATE EINSTELLUNG
RAPID-KORREKTUR: QUICK MOVE SET
AXIS SELECT (X, Y, Z, B): AXIS OPTIONS
START: Die START-PROGRAMM
FEED HOLD: STOP-PROGRAMM
ZrN AUTO: Automatisches Versenden LITERATUR
NOT-AUS: STOP
INSIDE SCREW Spaenefoerderer ON OFF
Programm neu starten: START PROGRAM LOCK
BLOCK LÖSCHEN: PROGRAMME IN / SIGN LESEN NICHT DIE LINIEN
MACHINE: Sperrt alle der Achsbewegung
(ZrN SOLL WIEDER TUN)
DNC: BANK IM COMPUTER BETRIEBSUMGEBUNG
MAGAZINE TURN: Das Eis in der MOD GRIFF MAGAZINE
ARM HERKUNFT: TEAM Änderungsarm STAY IN SEMI
Bringen, wenn der ARM-PARK POSITION
STOP-OPTION: fakultatives Programm STOP-M01 WERDEN MIT CODE USED
EINZELSATZ: ROW ROW START PROGRAMM
DRY RUN: RATE CUT
AUTO RETURN: SENDE AUTO AXIS Sinne des Refari
GERÄT BEREIT: NOT-AUS der ersten Öffnung POSITION BANK ZU RETTEN
STOP-FORWARD REVERSE: SPINDEL Der
PROTEKTOR PROGRAMM: PROGRAMM SCHREIBEN UND CHANGE LOCK
BED KÜHL: CHIP WASH ON-OFF
DAS TEAM DAS SYSTEM ZURÜCKSETZEN
RESET TEAMSYSTEM
BEHANDELN SIE MODUS RESET WIR TEAM AUSGEWÄHLT IST.
ÖFFNET DIE RESET-TEAM-SONDE. DIE SONDE ERÖFFNET DEN UNTEREN RAND DES BILDSCHIRMS.
Dennoch wird mit Hilfe vonbu TEAM CUTTER Ende der Handrad-HANDLE in der Z-Achse in Richtung der Sonde ca. 3-4 mm ANGENÄHERT.
NEHMEN SIE DANN DIE JOG-POSITION. Z-TASTE UND WÄHLEN SIE DIE TEAM-SONDE-DOKUNDURULUR. PEN SIE PEN MIT WICHTIGEN TEAM Z + WENN MAN PFEIFEN.TEAM Z-Achse muss 100 % der RATE des FORTSCHREITENS der ZEROED...
DIESER VORGANG SOLLTE DIE GLEICHE WEISE X EKSENİNDEDE GEMACHT WERDEN.
HINWEIS: NEUERSTELLEN DEN SONDENGRIFF WIRD VERSETZT AUF DEM BILDSCHIRM SOLLTE TEAM AUTO BILDSCHIRM GEOM GEOM STARTBILDSCHIRM NICHT KOMMEN, WENN ES AUTOMATISCH WIEDER ÇEVRİLİMELİDİR.
COORDİNAT ARBEITSSYSTEM (ARBEIT STÜCK GRÖßE ZURÜCKSETZEN)
Ein neues Werkstück Z0 (Teile Nullpunkt) setzen die folgenden Prozesse.
· NACH DER DURCHMESSER DES WERKSTÜCKS AUF FÜßEN STEHT.
· VERWENDUNG DER TOOLS GEHEN SIE WEG STOP TURM GESTAPELT ZU PASSIEREN.
· TEAMS SIND ALLE TEAMS RESET SONDE DOKUNDURULARAK.
· REINIGUNG DES WERKSTÜCKS MIT DER STIRN DOM SEIN PASS.
· ETTİRİLMEDEN X ACHSE Z-ACHSE-BEWEGUNG, WIRD ENTFERNT.
· WOQSM PRESSUNG
· WOSET PRESSUNG
· WOQSM-TASTE ERNEUT.
Dies basiert auf der Stirn des Werkstücks TEAMS TERETE After-Behandlungen Z0 als der Punkt.
M-CODES
M-CODES:
M0 = PROGRAMM STOP
M1 = optionales Programm STOP.
M3 = DREHUNG IM UHRZEIGERSINN SPINDEL.
M4 = Drehung im Uhrzeigersinn von der Spindel die andere Weise herum.
M5 = SPINDEL-STOPP.
M6 = WERKZEUGWECHSEL.
M8 = OPEN WATER.
M9 = aus dem Wasser.
M10 =
M11 =
M12 =
M13 =
M19 = SPINDEL POSITIONIEREN.
M30 = Ende des Programms.
M49 = INNENKÜHLUNG OFFEN
M98 = UNTERPROGRAMM-Aufruf.
Das Ende des Programms MAIN SUBROUTINE zurück M99 =.
